1. Komponen [kembali]

1. Arduino

2. LED


3. Resistor


2. Rangkaian Simulasi [kembali]

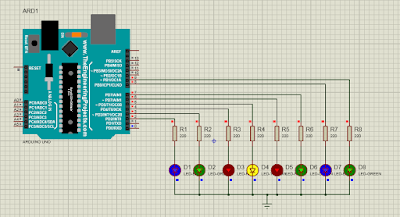

Gambar 1. Rangkaian Percobaan 1

Gambar 2. Rangkaian Simulasi percobaan 1

3. Flowchart [kembali]

Gambar 3. Flowchart Program Arduino

int led []={2, 3, 4, 5, 6, 7, 8, 9};

void setup()
{
for(int i=0; i<=8; i++)
{
pinMode(led[i], OUTPUT);
}
}
void loop(){
for(int hidup =0; hidup<=8; hidup++)
{
digitalWrite(led[hidup], HIGH);
delay(100);
}
delay(100);
for(int mati=0; mati<=8; mati++)
{
digitalWrite(led[mati], LOW);
delay(100);
}
delay(100);
}

5. Video [kembali]

Analisa percobaan 1

1.    Bagaimana pengaruh masing – masing I/O mikrokontroler arduino terhadap LED

Jawab :  Pengaruh masing – masing I/O miktrokontroller arduno hanya pada setiap pin – pin yang di hubungkan ke LED, pada rangkaian terdapat 8 LED yang di hubungankan ke Arduino,kemudian setiap pin dipasang paralel ke LED,  saat pin 1 dihubungkan ke LED 1 maka I/O berpengaruh ke LED 1 sesuai dengan program yang di buat sebelumnya dan begitu seterusnya dengan pin 2 , 3. LED akan On saat diberi logika 1 dengan output HIGH , dan Off saat diberi logika 0 dengan output LOW.  Tetapi pada listing yang disusun menggunakan pin mode dari 2 sampai 9.  Selanjutnya pada listing program yang di buat, masing – masing LED dirancang memiliki Outputnya sendiri – sendiri , kemudian untuk pin dipasang dengan paralel, Jadi 8 LED tadi memiliki I/O masing – masingnya.



2.    Bagaimana jika salah satu LED diputus , apa pengaruh terhadap LED lain

Jawab : apabila salah satu LED diputus maka tidak ada Pengaruhnya kepada LED yang lain, karena setiap LED memilik pin Outputnya masing – masing dan pin – pin tersebut dipasang secara paralel. Jadi LED yang lain akan tetap menyala walaupun jika salah satu LED di putus.


File HTML - downlaod
Rangkaian Simulasi - download
Video Simulasi - download
